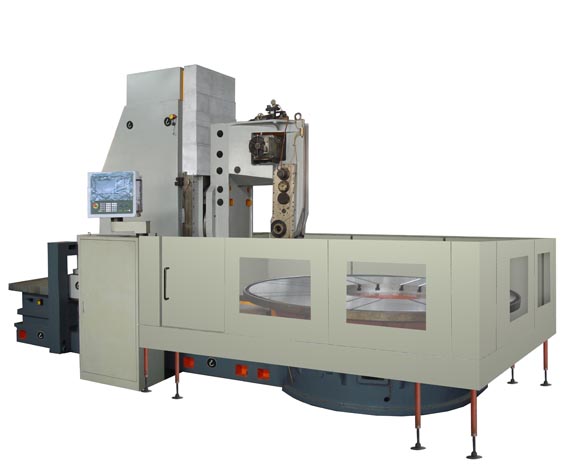

銑齒機床系列 |
|
2. 主要規格及技術參數 序號 | 項目 | 單位 | 內齒參數 | 外齒參數 | 1 | 最大加工工件直徑 | mm | ф3150 | ф3150 | 2 | 最小加工頂圓直徑 | mm | ф800 | ф400 | 3 | 加工齒數 | | 任意 | 任意 | 4 | 最大模數 | mm | 25 (內齒銑削) | 32 | 5 | 最大螺旋角（要求保證最小半度分度） | 度 | ±30(內齒) | 45 | 6 | 最大齒寬 | mm | 600 (螺旋角0°) | 1000 | 7 | 工作臺最大承重 | Kg | 60000 | 60000 | 8 | 工作臺直徑 | mm | ф2640 | ф2640 | 9 | 工作臺最高轉速 | r/min | 1.5 | 1.5 | 10 | 銑刀盤最大尺寸（直徑） | mm | ф420 | ф450 | 11 | 刀具最大寬度 | mm | 115 | 115 | 12 | 工件最大環形厚度（含工裝） | mm | 560 | | 13 | 銑刀架電機功率 | KW | 46 | 46 | 14 | 銑刀中心至工作臺中心距離（水平） | mm | 0～2400 | 400～2000 | 15 | 銑刀中心距工作臺面距離（垂直） | mm | 855～2155 | 855～2155 | 16 | 銑刀轉速范圍 | r/min | 25～150 | 25～150 | 17 | 立柱水平行程(X軸) | mm | 2400 | 2400 | 18 | 內銑刀架垂直行程(Z軸) | mm | 1300 | 1300 | 19 | 立柱水平快速移動速度(X軸) | mm/min | 2000 | 2000 | 20 | 內銑刀架垂直快速移動速度(Z軸) | mm/min | 1000 | 1000 | 21 | 立柱水平進給速度(X軸) | mm/min | 0.1-1000 | 0.1-1000 | 22 | 內銑刀架垂直行程進給速度(Z軸) | mm/min | 0.1-1000 | 0.1-1000 | 23 | 銑削最大扭矩 | N.m | 3000 | 3000 | 24 | 工作臺定位精度 | 秒 | ±4 | ±4 | 25 | 垂直刀架水平進給電機型號 | | 西門子1FK7103 | 26 | 垂直刀架垂直進給電機型號 | | 西門子1FK7103 | 27 | 工作臺圓周進給電機額定型號 | | 西門子1FK7105 | 28 | 機床總重量 | t | 55000 | 29 | 電氣總容量 | KVA | 84 | | | | | |
|
|
