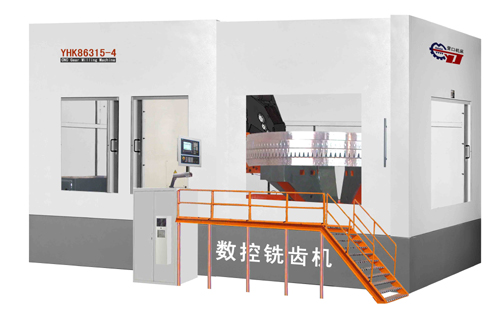

銑齒機床系列 |
|
2. 主要規格及技術參數
|
序號 |
項目 |
單位 |
內齒參數 |
外齒參數 |
|
???????? 1 ? |
最大加工工件直徑 |
mm |
φ2500 |
φ2500 |
|
???????? 2 ? |
最小加工頂圓直徑 |
mm |
ф800 |
ф0 |
|
???????? 3 ? |
加工齒數 |
? |
任意 |
任意 |
|
???????? 4 ? |
最大模數 |
mm |
26 (內齒銑削) |
32 |
|
???????? 5 ? |
最大螺旋角 |
度 |
±30(內齒) |
45 |
|
???????? 6 ? |
最大齒寬 |
mm |
600 (螺旋角0°) |
1000 |
|
???????? 7 ? |
工作臺最大承重 |
Kg |
25000 |
25000 |
|
???????? 8 ? |
工作臺直徑 |
mm |
φ2110 |
φ2110 |
|
???????? 9 ? |
工作臺最高轉速 |
r/min |
1.5 |
1.5 |
|
???? 10?? ? |
銑刀盤最大尺寸（直徑） |
mm |
ф420 |
ф450 |
|
???? 11?? ? |
刀具最大寬度 |
mm |
115 |
115 |
|
???? 12?? ? |
工件最大環形厚度（含工裝） |
mm |
560 |
? |
|
???? 13?? ? |
銑刀架電機功率 |
KW |
46 |
46 |
|
???? 14?? ? |
銑刀中心至工作臺中心距離（水平） |
mm |
0～1200 |
110～1700 |
|
???? 15?? ? |
銑刀中心距工作臺面距離（垂直） |
mm |
855～2155 |
855～2155 |
|
???? 16?? ? |
銑刀轉速范圍 |
r/min |
25～175 |
25～175 |
|
???? 17?? ? |
立柱水平行程(X軸) |
mm |
1590 |
1590 |
|
???? 18?? ? |
內銑刀架垂直行程(Z軸) |
mm |
1300 |
1300 |
|
???? 19?? ? |
立柱水平快速移動速度(X軸) |
mm/min |
2000 |
2000 |
|
???? 20?? ? |
內銑刀架垂直快速移動速度(Z軸) |
mm/min |
1000 |
1000 |
|
???? 21?? ? |
立柱水平進給速度(X軸) |
mm/min |
0.1-1000 |
0.1-1000 |
|
???? 22?? ? |
內銑刀架垂直行程進給速度(Z軸) |
mm/min |
0.1-1000 |
0.1-1000 |
|
???? 23?? ? |
工作臺定位精度 |
秒 |
±3 |
±3 |
|
???? 24?? ? |
機床總重量 |
t |
50000 |
|
???? 25?? ? |
電氣總容量 |
KVA |
84 | |
|
