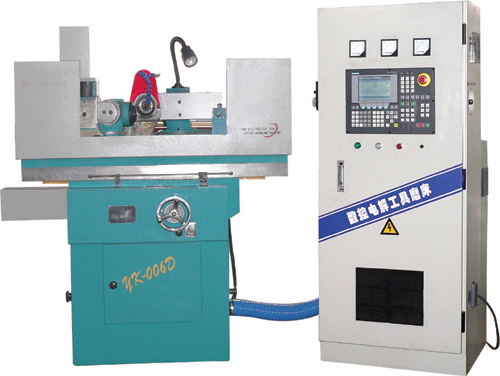

機床的主要技術參數
1、基本尺寸
（1）磨削工件最大直徑………………………………250mm
（2）最大磨削長度……………………………………300mm
（3）數控分度頭與后頂尖間距………………………480mm
2、工作臺部分
（1）工作臺臺面（長×寬）…………………………940×130mm
（2）工作臺T型槽……………………………………14mm
（3）縱向行程（X軸）………………………………380mm
（4）X軸分辯率………………………………………0.001mm
3、磨頭部分
（1）主電機功率………………………………………1.1kw
（2）主軸轉速（無級調整）…………………………0～4000rpm
（3）主軸末端錐度……………………………………1：5
（4）磨頭垂直移動量…………………………………210mm
（5）磨頭橫向移動量…………………………………210mm
（6）刻度環轉一周磨頭垂直移動量…………………2mm
（7）刻度環轉一格磨頭垂直進給量…………………0.01mm
（8）刻度環轉一周磨頭橫向移動量 粗/精………4/1mm
（9）刻度環轉一格磨頭橫向進給量 粗/精………0.02/0.005mm
（10）磨頭在水平面內的回轉角度…………………±30°
（11）磨頭在垂直面內的回轉角度…………………±15°
4、夾頭部分
（1）夾頭主軸軸孔（Z軸）…………………………莫氏5號
（2）Z軸分辯率………………………………………0.001°
5、其它
（1）電解液泵電動機
型號……………………………………………………AOB-50
功率……………………………………………………0.12kw
轉速……………………………………………………2800rpm
（2）吸塵泵電動機
型號……………………………………………………Y801-2
功率……………………………………………………0.75kw
轉速……………………………………………………2800rpm
（3）機床總容量……………………………………5kw
（4）機床輪廓尺寸（長×寬×高）………………1450×1340×1450（mm）
（5）機床重量
凈重……………………………………………………1150kg
毛重……………………………………………………1450kg
|
