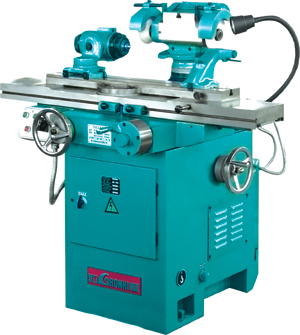

工具磨床系列 |
|
機床主要參數：
1. 磨削工件最大直徑: 250
- 前后頂尖距: 650
- 后頂尖與萬能夾頭頂尖距: 480
- 工作臺臺面(長X寬): 940X135
- 工作臺最大回轉角度: 120度
- 工作臺縱向移動量: 400
- 工作臺橫向移動量: 230
- 頂尖中心線對砂輪中心線間最小距離: 30
- 頂尖中心線對砂輪中心線間最大距離: 260
- 刻度盤轉一周工作臺橫向移動量: 3
- 刻度盤轉一格工作臺橫向移動量: 0.02
- 磨頭在水平面內的架轉角度: 360度
- 磨頭在垂直面內的回轉角度: ±15度
- 磨頭最大垂直移動量 頂尖中心線以上: 195
頂尖中心線以下: 35
- 刻度盤轉一格磨頭垂直移動量: 0.01
- 主軸末端錐度; 1: 5
- 砂輪最大直徑: 150
- 主電機功率: 0.45/0.60Kw
- 主軸轉速: 2650/3800/5350/7600rpm
- 磨外圓電動機 功率: 0.25kw
- 機床凈重: 1000kg
- 機床外觀尺寸: 1350X1270X1250
23.電源: 交流三相380V±10% 50Hz
24. 機床總功率: 1.78kw |
|
